Dopravníková linka transformátorů

Další naše dodávka dopravníkové linky pro tradičního výrobce přístrojových transformátorů nízkého a středního napětí firmu KPB INTRA s.r.o., Bučovice.

Cílem instalace nové linky bylo usnadnit a urychlit proces dopravy, testování a cejchování transformátorů.

Popis linky

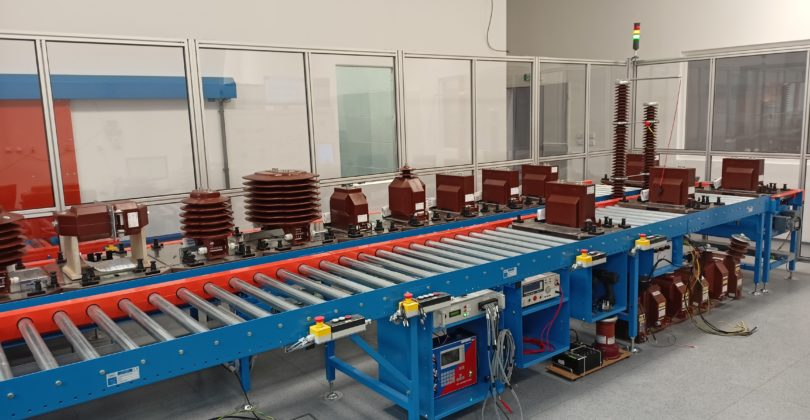

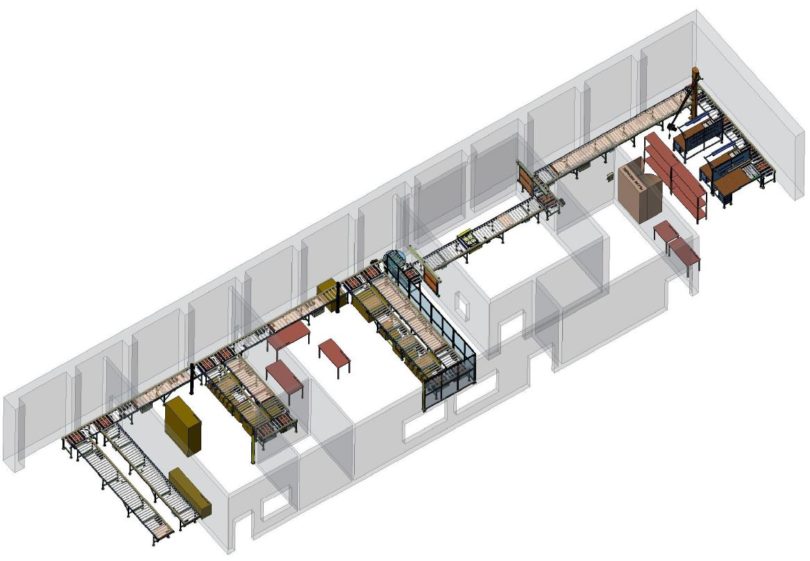

Dopravníkový systém je určen k dopravě palet s transformátory od pracoviště konečné montáže, přes elektromagneticky stíněnou komoru (EMS), zkušebnu a cejchovnu transformátorů, až k pracovišti expedice.

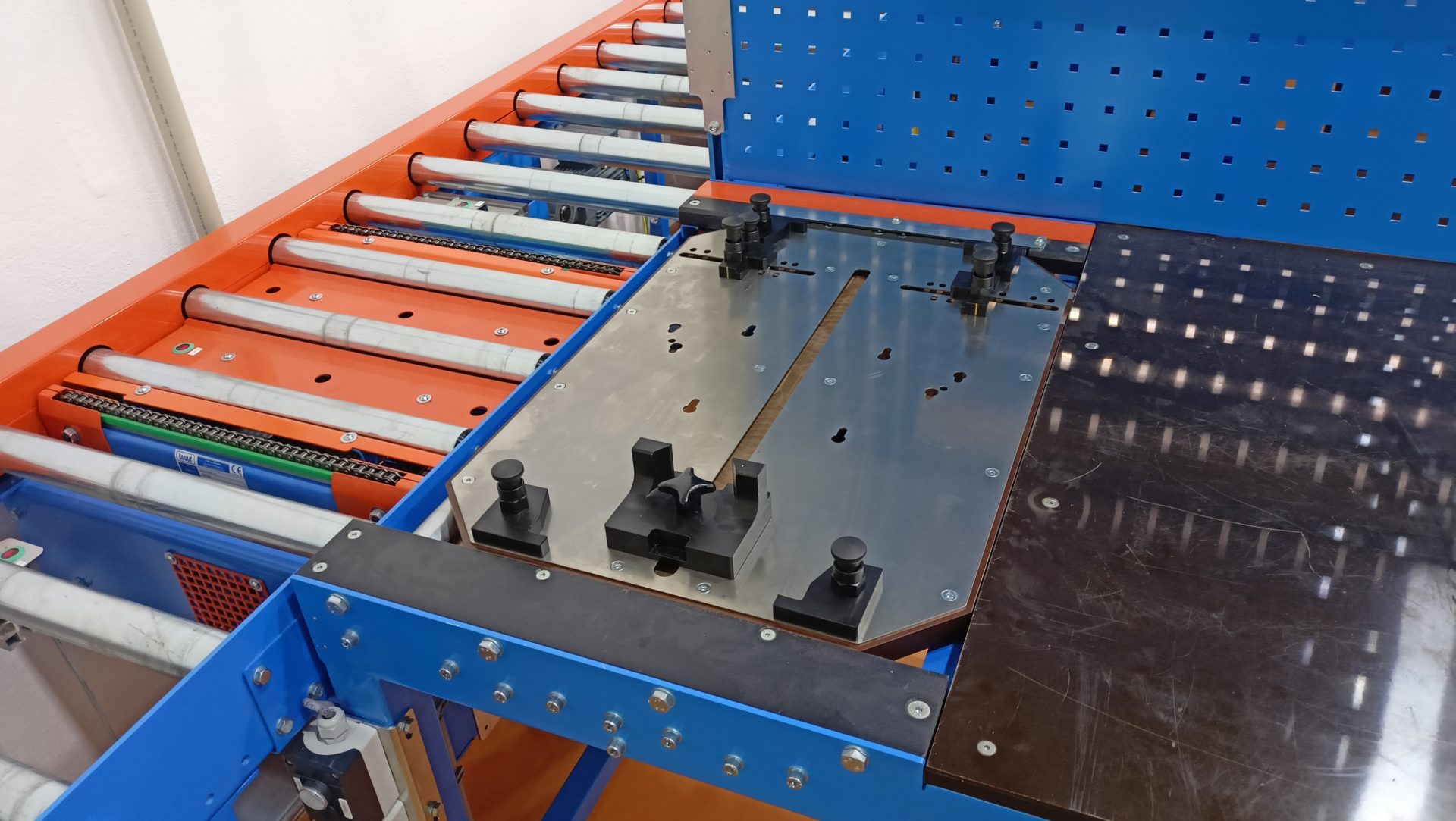

Palety jsou námi navrženy a vyrobeny. Jsou univerzální, tedy lze na ně umístit transformátory různých rozměrů.

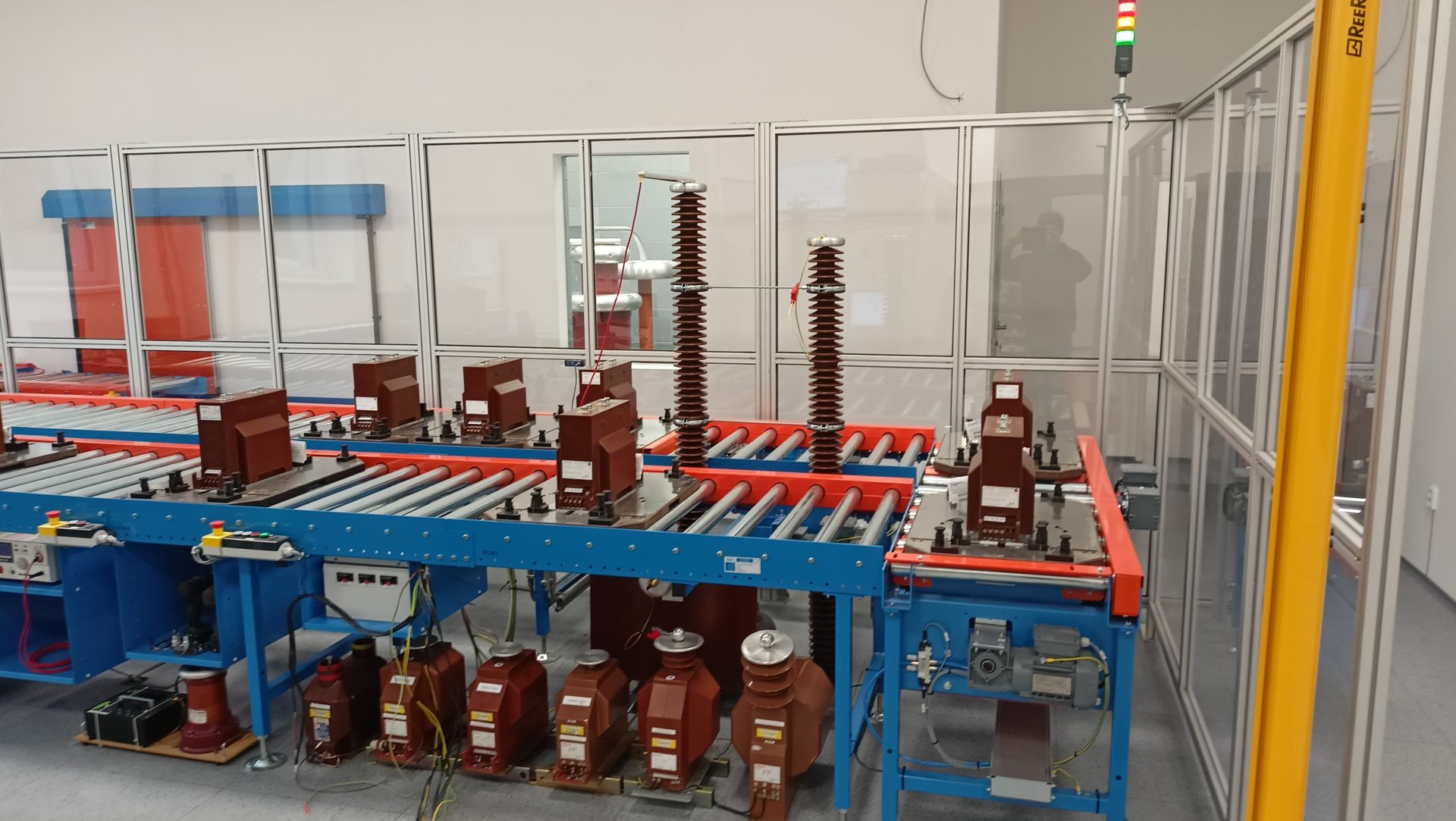

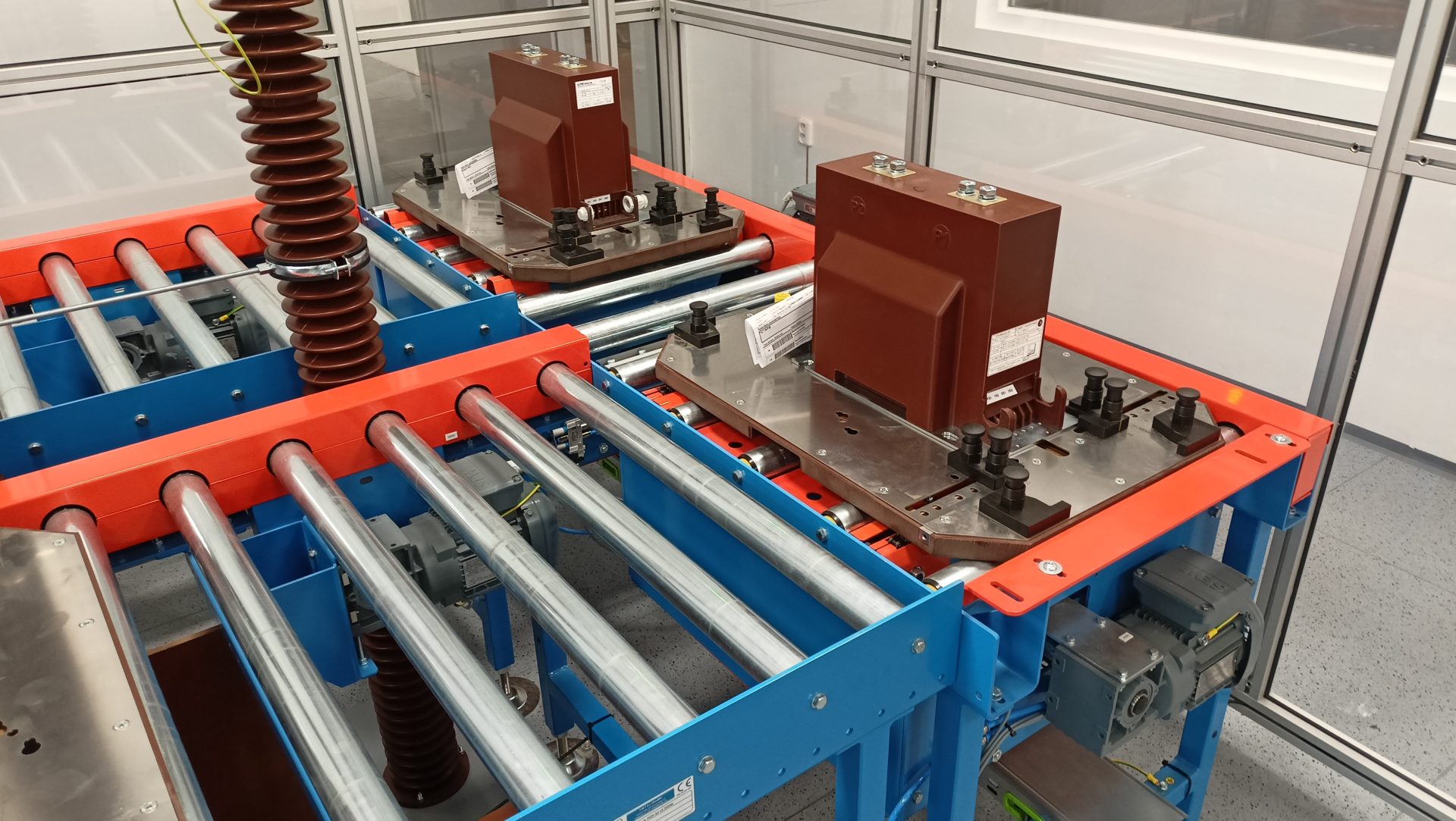

Palety jsou po lince dopravovány válečkovými dopravníky. Pro předání palety na válečkové dopravníky v kolmém směru slouží překladače s řetězovými drahami a pneumatickým zdvihem. Mezi jednotlivými pracovišti jsou akumulační fronty palet (buffery) s prokluzovými válečky a pneumatickými zarážkami pro oddělení palet.

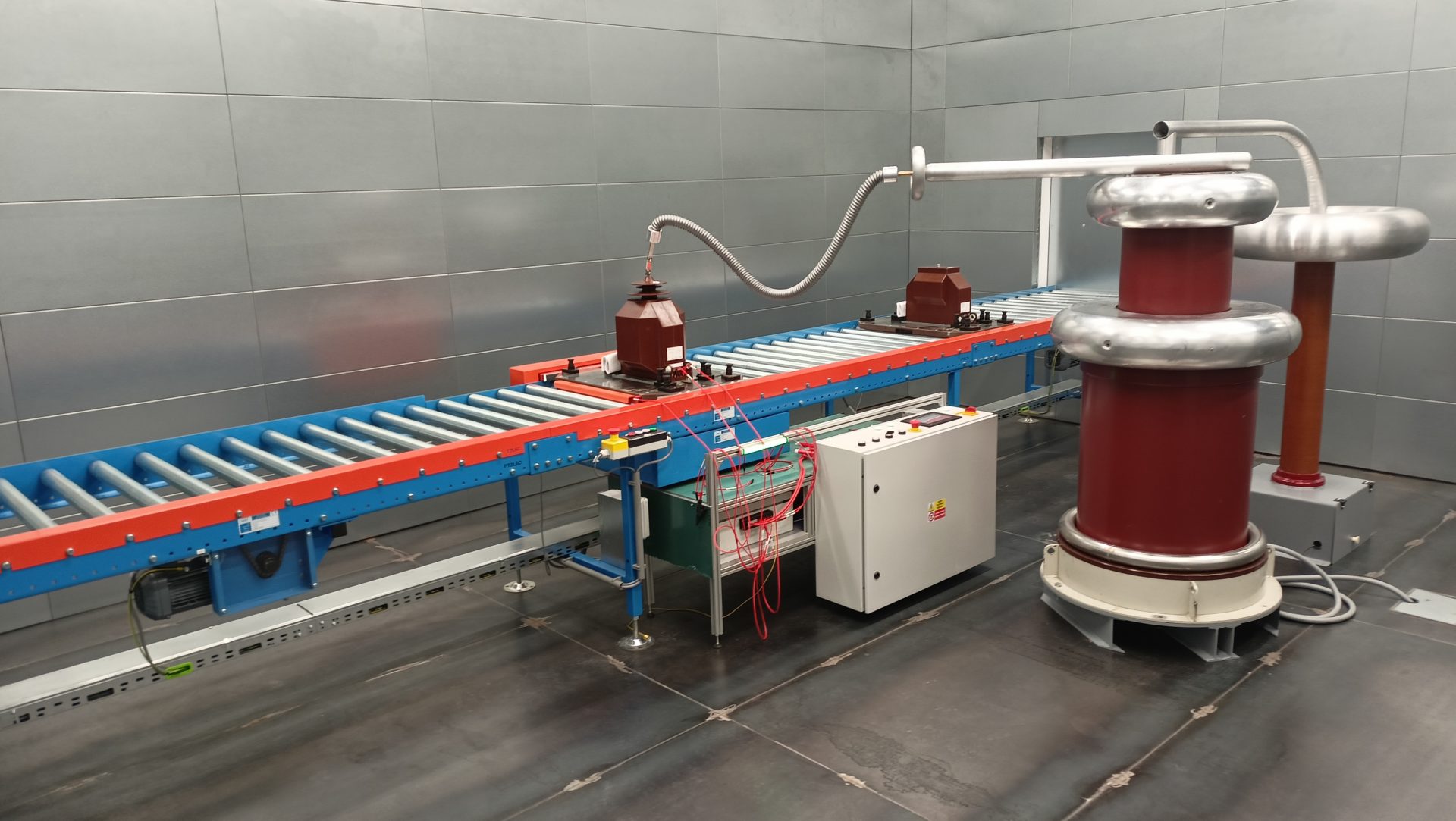

Součástí dodávky jsou pracovní stoly s válečkovými dopravníky pro montáž transformátorů na palety a jejich odeslání na dopravníkovou linku. Dopravník uvnitř EMS komory je osazen centrovacím mechanismem pro přesné uchycení palety před automatickým kontaktováním a měřením.

Další součástí dodávky jsou také pneumaticky posuvné dveře na vstupu a výstupu z EMS komory a ochranná bariéra chráněného prostoru ve zkušebně. Identifikace jednotlivých palet s transformátory při pohybu po lince je zajištěna pomocí čteček RFID na dopravnících a RFID čipů na paletách.

Části dopravníkové linky

• Válečkové dopravníky
• Akumulační dopravníky (buffery)
• Točna s válečkovým dopravníkem
• Překladače s pneumatickým zdvihem
• Centrovací zařízení
• Pneumatické zarážky
• Pracovní stoly vč. válečkového dopravníku
• Posuvné pneumaticky ovládané dveře

Technické parametry

• Délka linky – cca 75 m
• Dopravní rychlost – 0,115 m/s
