Laserová stanice – popisovací a odmašťovací buňka

Koncem roku 2018 jsme úspěšně instalovali dvě laserové stanice pro českého výrobce zamykacích systémů pro automobily.

Technický popis buněk

Laserová buňka obsahuje dvě samostatná pracoviště – popisovací a odmašťovací. Popisovací část slouží k popisu auto zámků symboly a kódy dle zadání zákazníka. Odmašťovací část slouží k odmaštění a zdrsnění části kovové a plastové plochy auto zámků, na kterou je pak nanášen tmel.

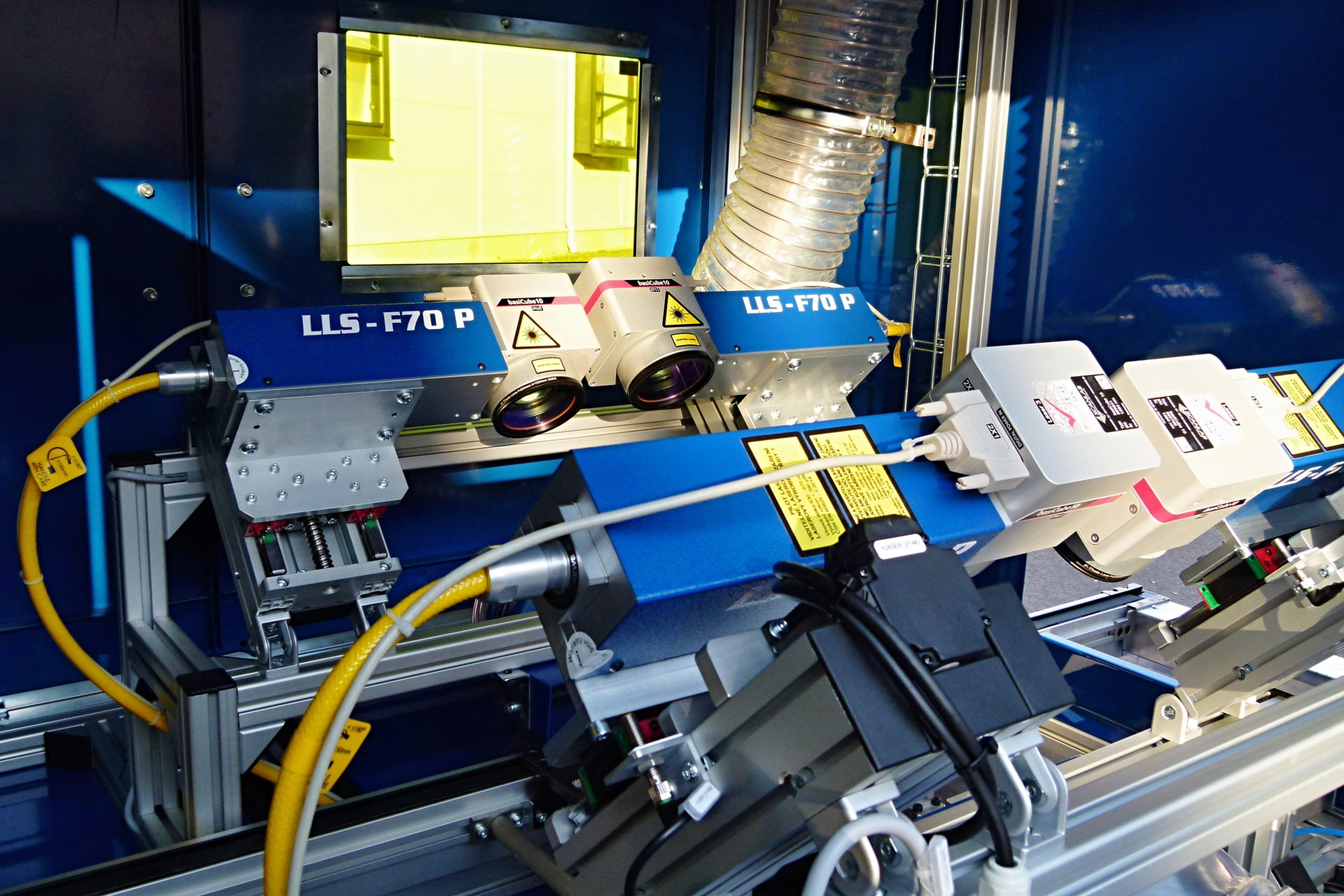

Popisování je prováděno dvěma skenerovými laserovými hlavami, z nichž každá popisuje pouze z jedné strany auto zámku. Každá skenerová hlava má svůj zdroj laserového paprsku generovaný vláknovým laserem a svůj řídící počítač. Popisovací část obsahuje monitor a klávesnici pro kontrolu a úpravu popisovaného kódu.

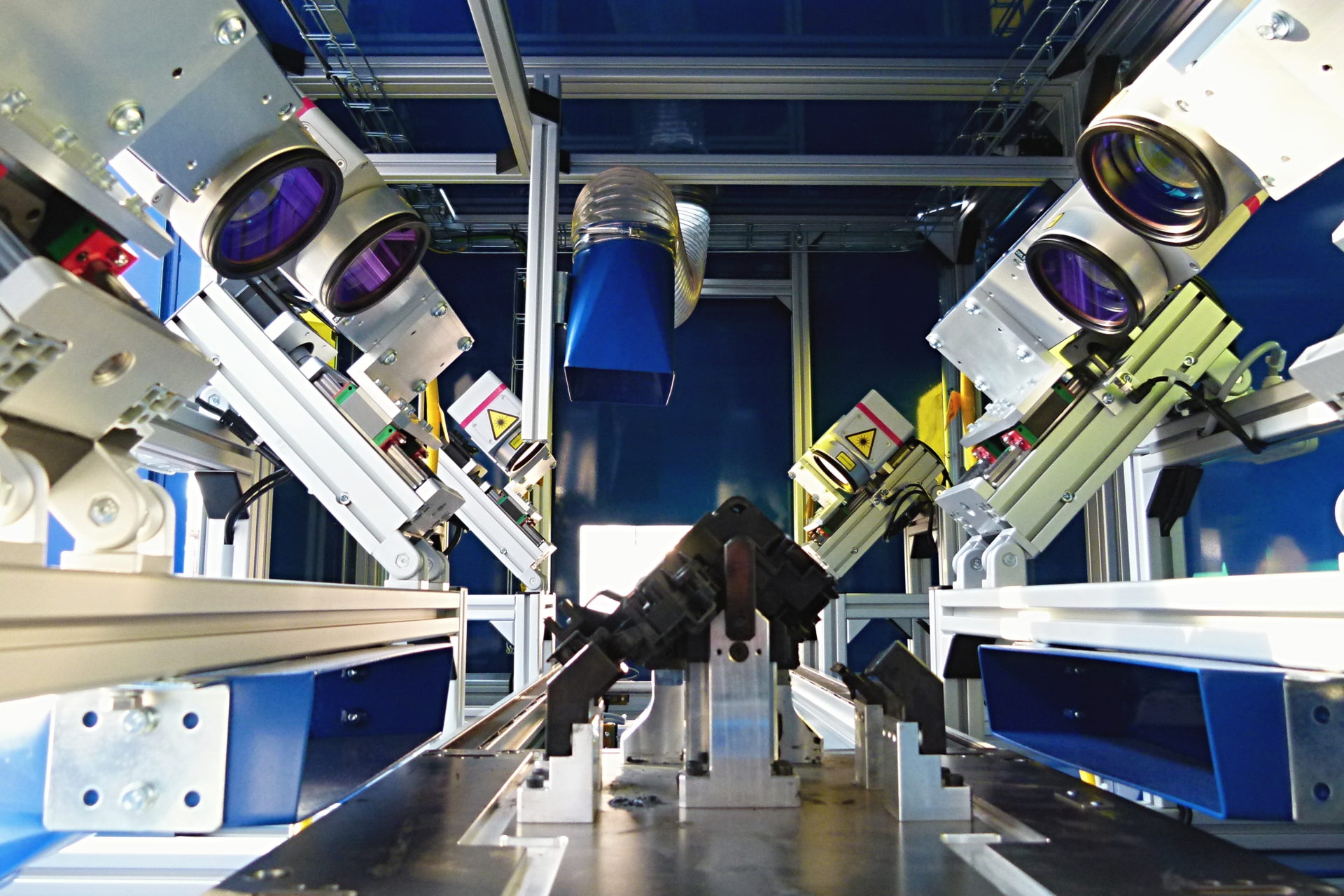

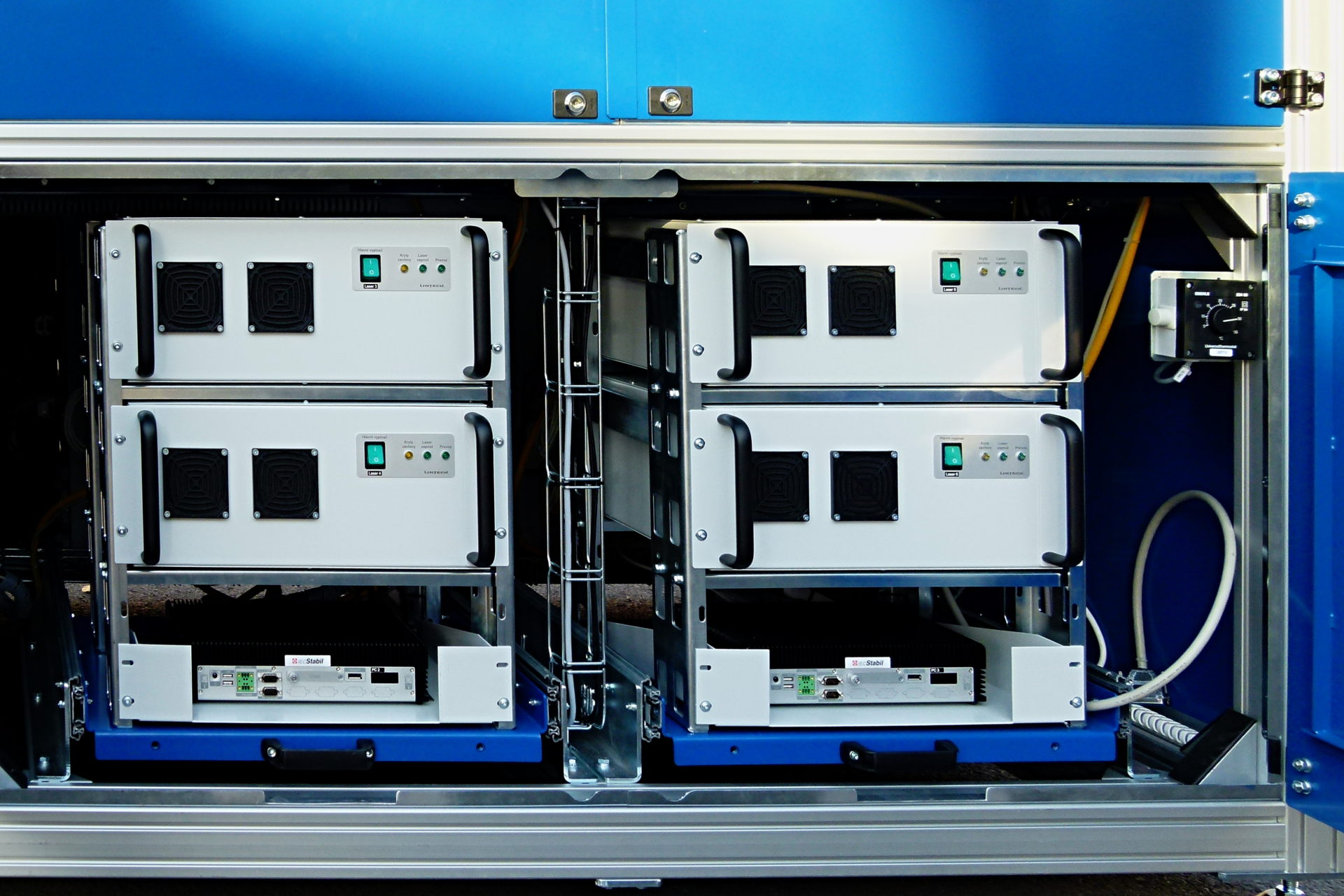

Odmaštění je prováděno čtyřmi skenerovými laserovými hlavami, z nichž každá odmašťuje pouze část kontury na každém auto zámku. Každá skenerová hlava má svůj zdroj laserového paprsku generovaný vláknovým laserem. Každý laser obsahuje svou řídící jednotku a všechny čtyři lasery jsou propojeny do jednoho řídícího počítače.

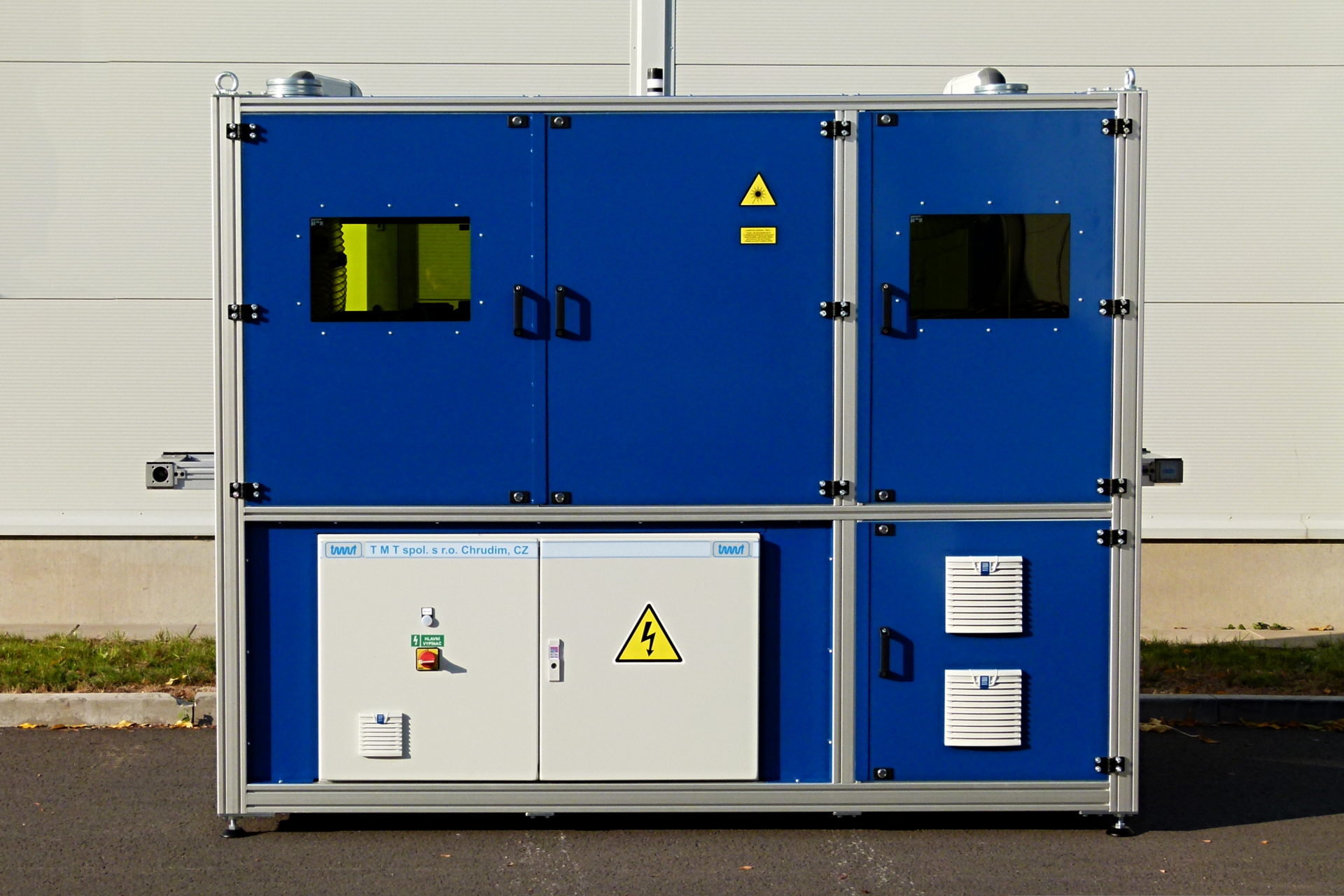

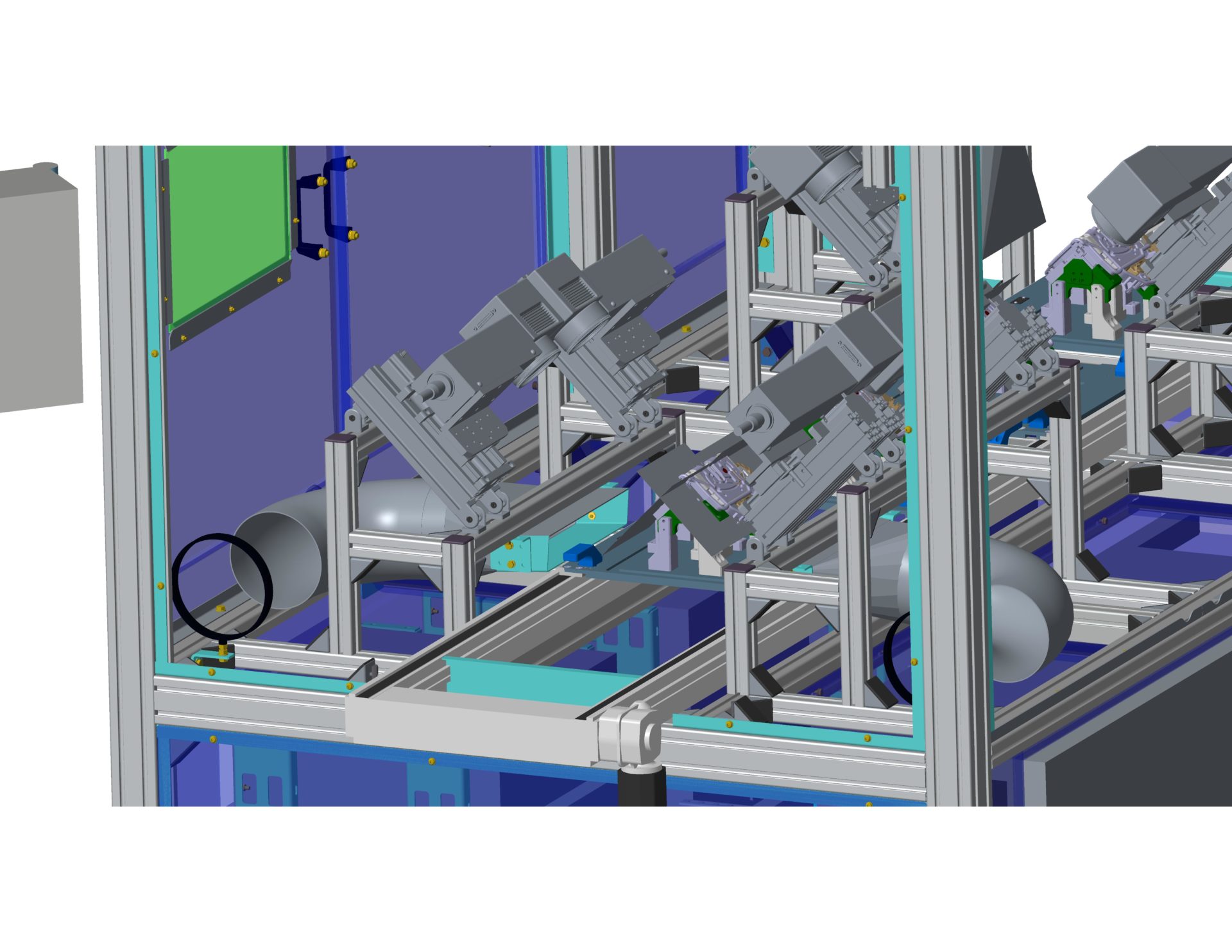

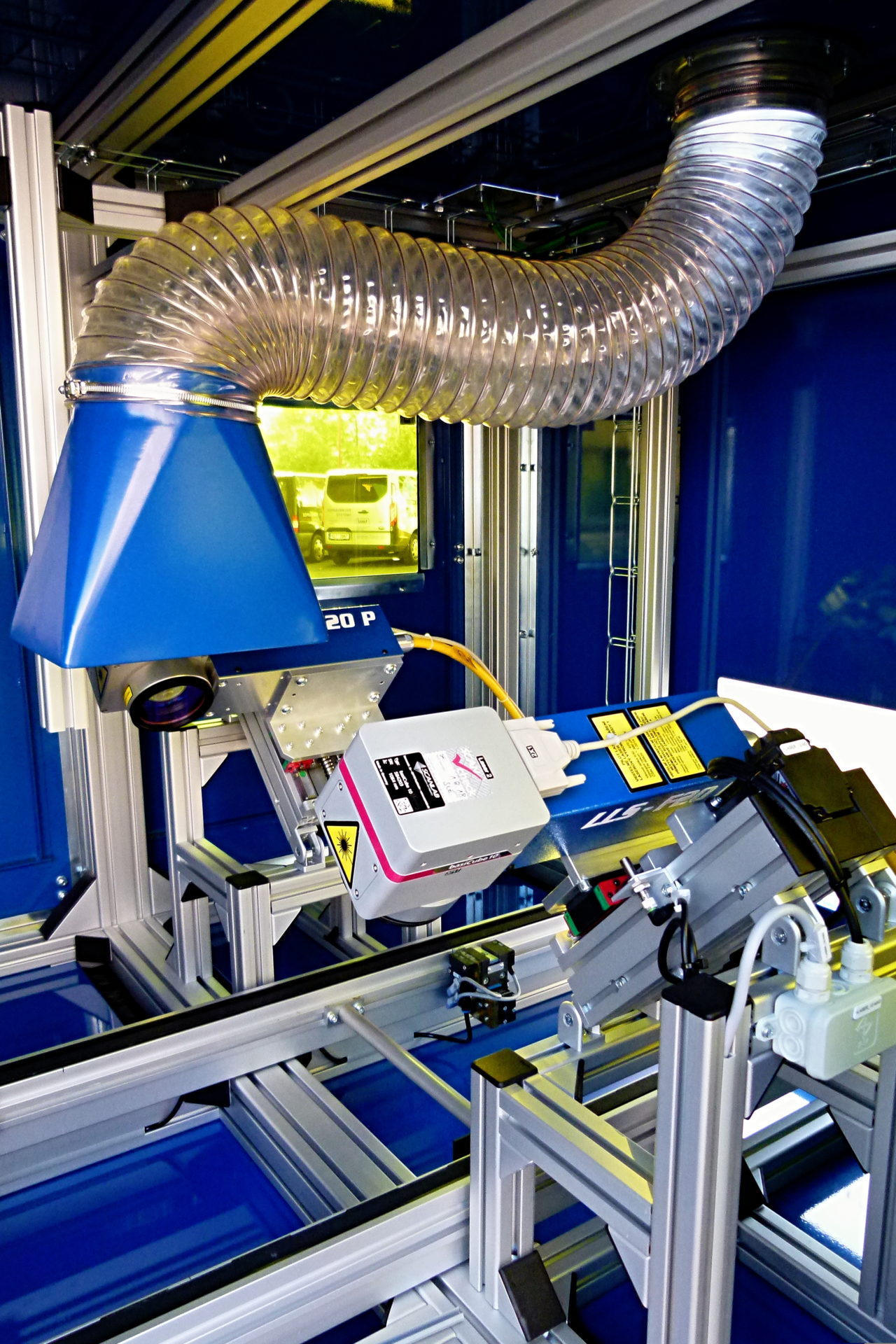

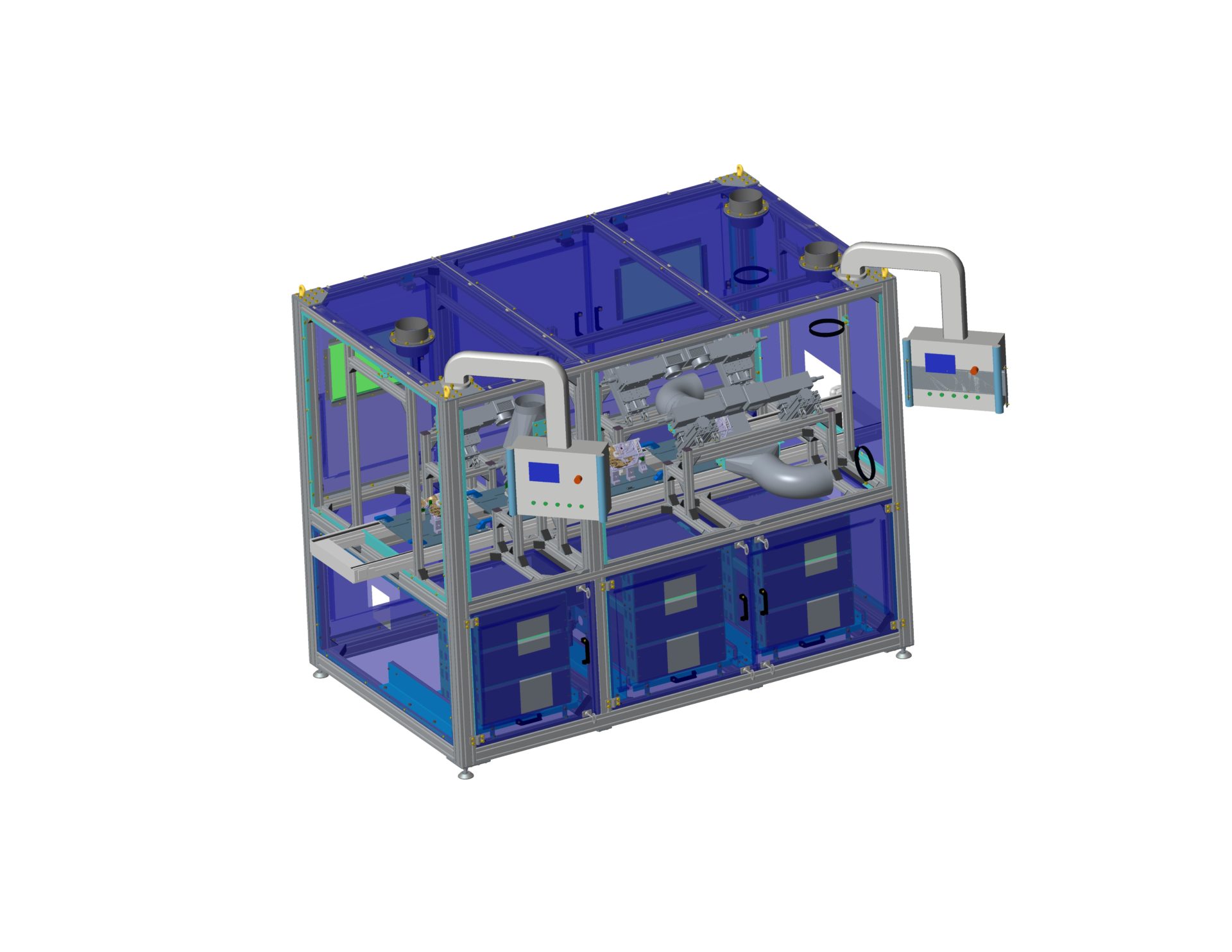

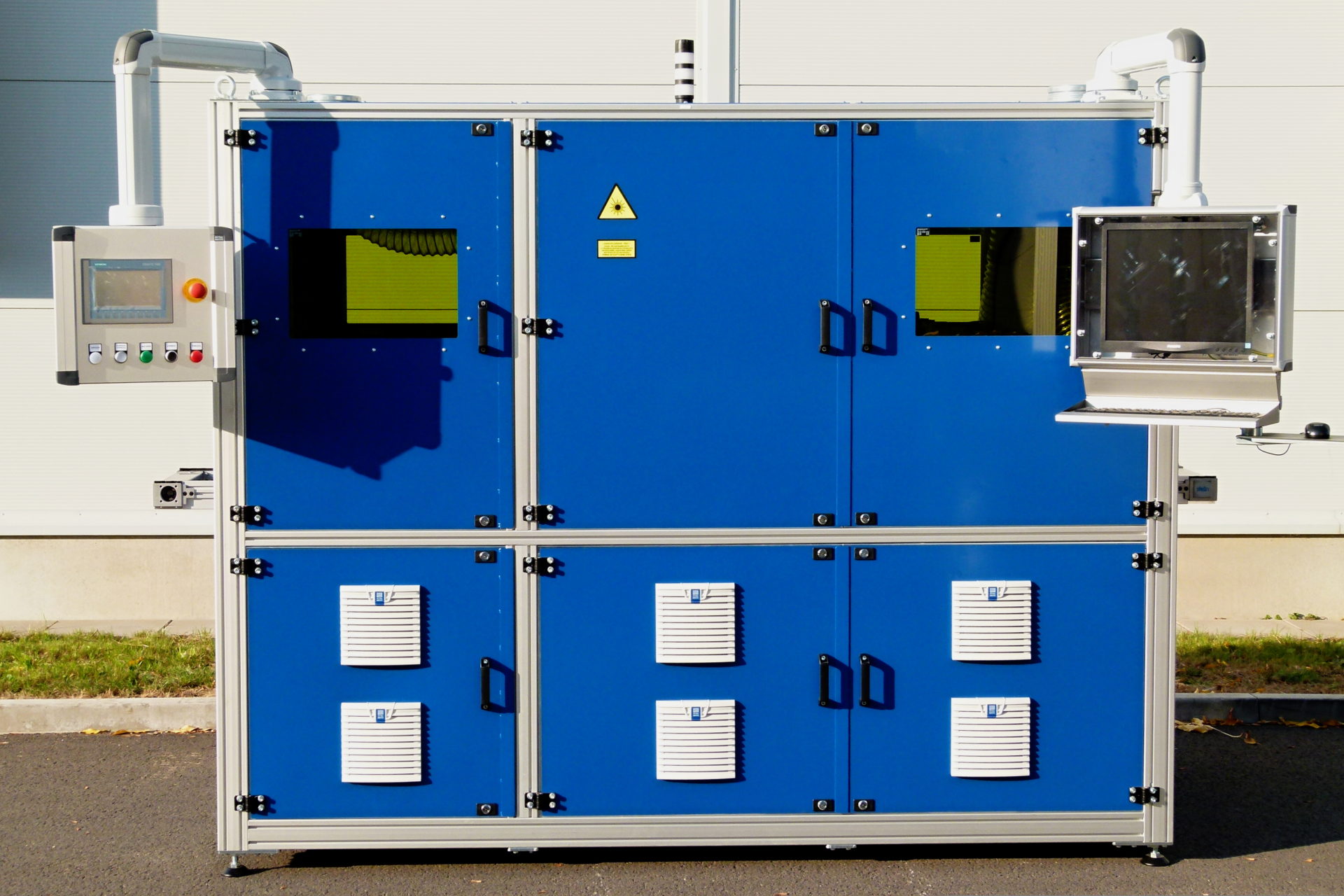

Celé zařízení je vsazeno do konstrukce z hliníkových profilů s vnějším plechovým krytováním a dveřmi pro servis a údržbu. Každá skenerová hlava je uchycena na svém vlastním automatickém posuvu pro seřízení ohniskové vzdálenosti od popisované a odmašťované plochy. Součástmi zařízení jsou dále hlavní rozvaděč, ovládací panel řídicího systému, ovládací panel s monitorem a klávesnicí, vedení vzduchotechniky pro odsávání uvnitř buňky. Součástí buňky není odsávací zařízení.

Celé zařízení je integrováno do linky uživatele a pracuje v automatickém provozu. Řídicí systém je napojen na dopravníkový systém uživatele a přijímá od něj informace o poloze a typu auto zámku.

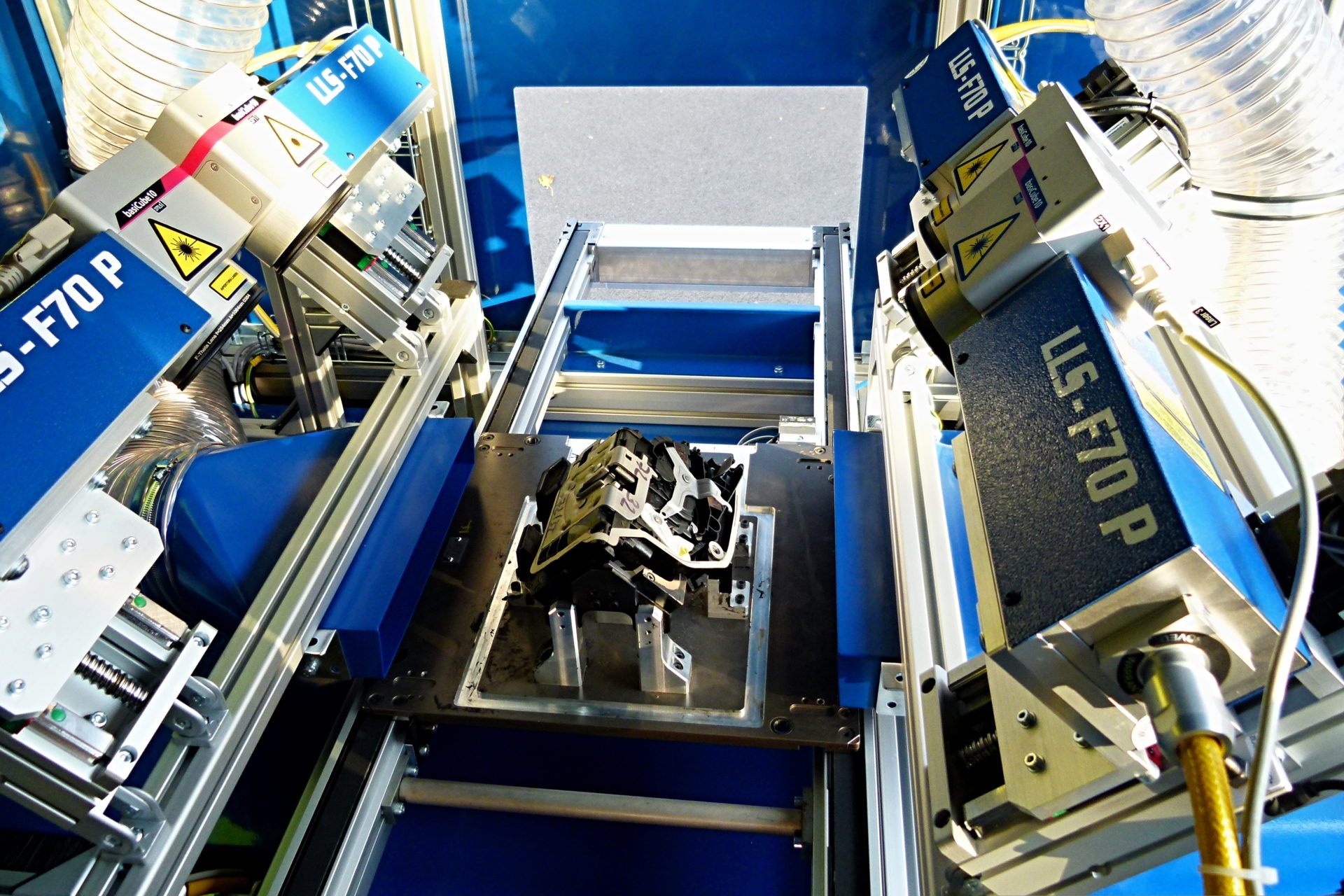

Dopravu a polohování auto zámku zajišťují dopravník, stopery a centrovací nože.

Rozměry zařízení

• Šířka: 2490 mm (bez dopravníku); 3000 mm (s dopravníkem)
• Výška: 2200 mm
• Hloubka: 1500 mm (bez ovládacích panelů)
• Hmotnost: 1300 kg
