Linka cockpitů pro Škoda Auto

Pro našeho stálého významného zákazníka ŠKODA AUTO jsme dodali dopravníkovou linku montážních rámů, na které se provádí kompletace jednotlivých dílů cockpitů.

Jedná se o kompletní dodávku od projekce, výroby, testování, instalace a zprovoznění. Vše včetně řídicího systému.

Časosběrné video

Časosběrné video ukazuje zkrácený záznam instalace a uvedení montážní linky cockpitů do provozu.

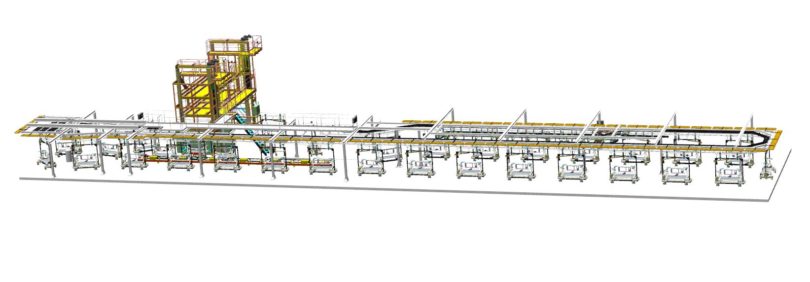

Montážní linka cockpitů

Části montážní linky

Tažný dopravník

Tažný dopravník linky cockpitů je určen pro zajištění pohybu montážních vozíků s montážními rámy v lince na kompletaci cockpitů a slouží k přesunu vozíků mezi jednotlivými montážními pracovišti.

• Celková délka dopravníku: 124 m

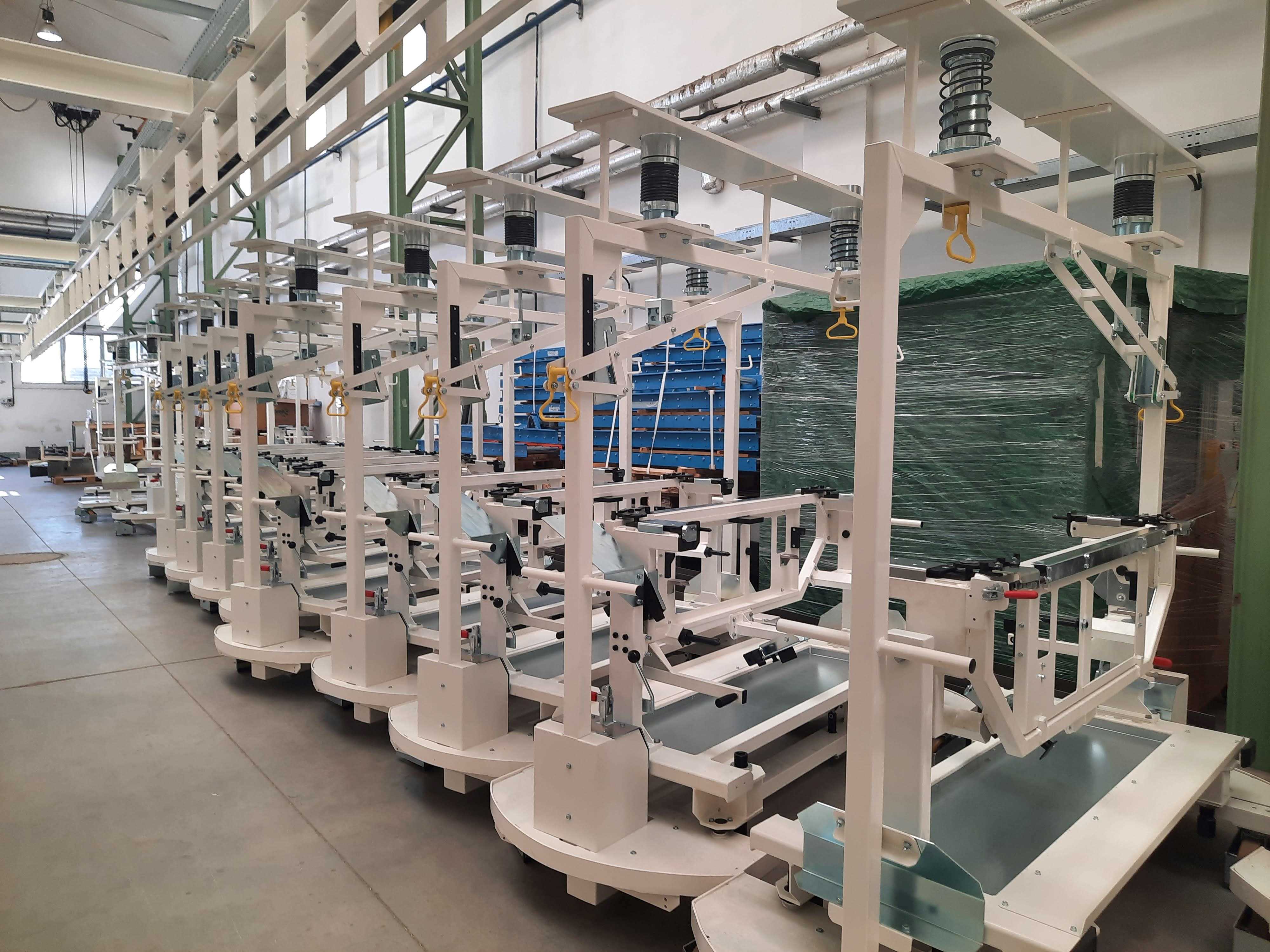

Montážní vozíky

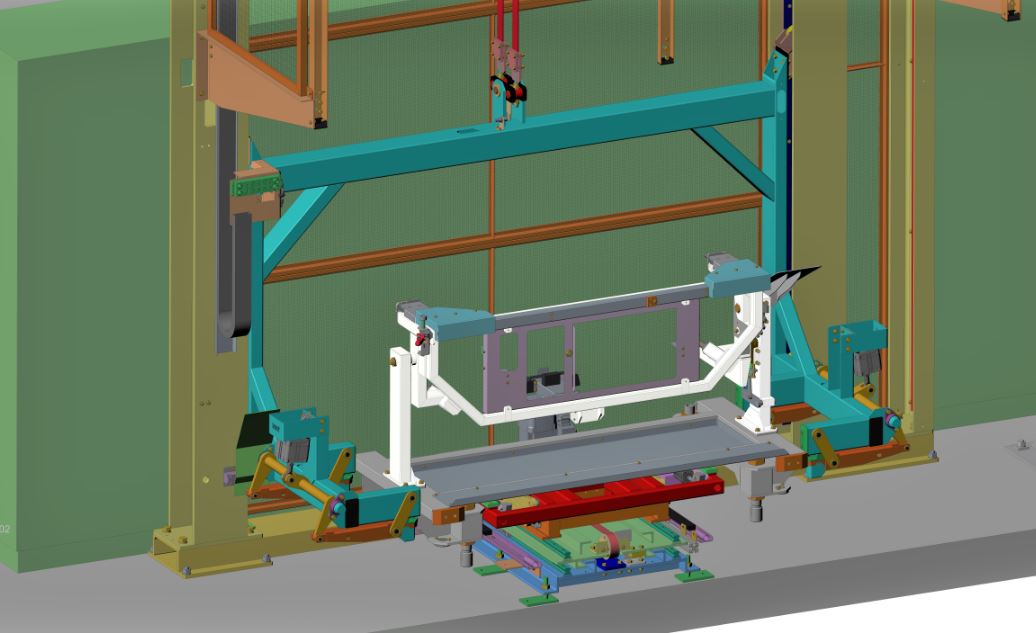

Montážní vozíky jsou určeny k mezioperační dopravě cockpitů pro jednotlivé montážní úkony. Pohyb vozíku je zajištěn pomocí tažných unašečů pevně uchycených k tažnému řetězu na ocelové konstrukci zavěšeného tažného dopravníku.

• Rozměry vozíku:  2 350 × 980 × 2 605 mm (délka × šířka × výška)
• Max. zatížení vozíku: 230 kg

Montážní rámy

Montážní rámy jsou určeny k manipulaci s cockpitem v průběhu jeho kompletace, kde umožňují nastavení požadované polohy pro montáž. V průběhu kompletace je montážní rám umístěn na montážní vozík.

• Rozměry rámu: 790 × 1 700 × 950 mm (šířka × délka x výška)
• Max. zatížení rámu: 80 kg

Řetězový dopravník urychlovací

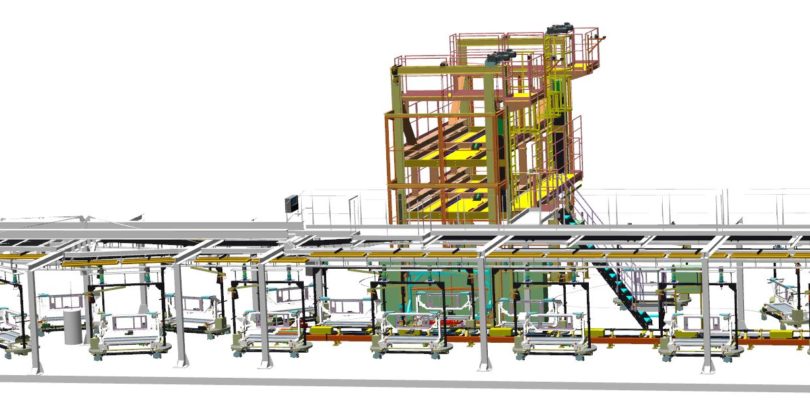

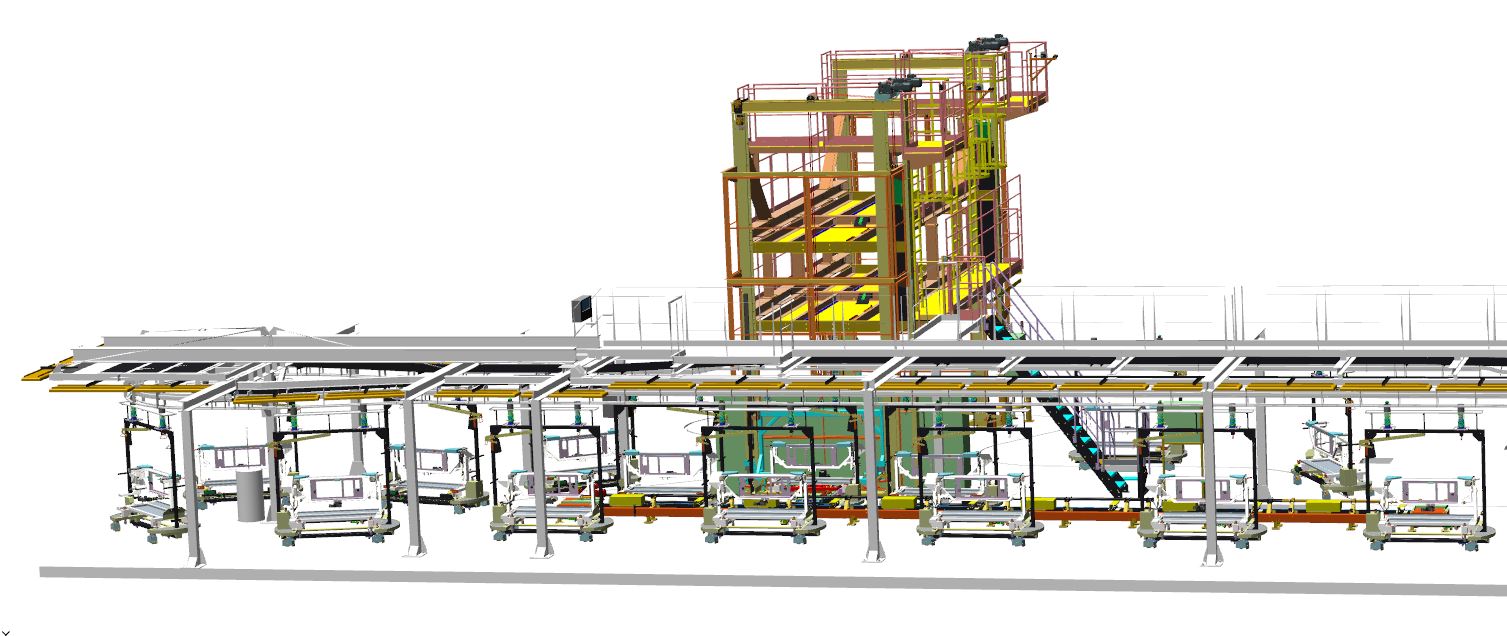

Řetězový dopravník urychlovací je určen pro dopravu vozíků s montážními rámy v lince na kompletaci cockpitů a slouží k přesunu vozíků mezi vlastním montážním okruhem a předávacím místem s překladačem do stávající zdviže přemostění komunikace.

• Délka dopravníku: 16,5 m
• Rychlost pohybu: 2 – 10 m/min

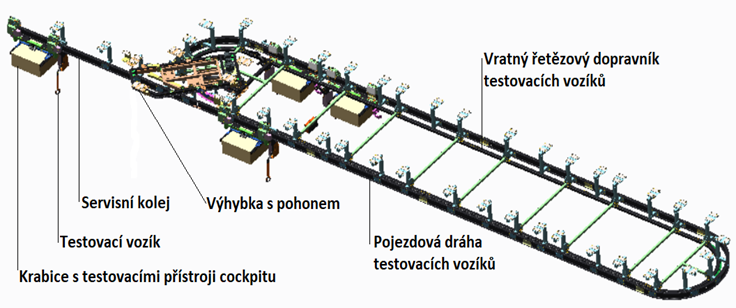

Vnitřní testovací okruh

Vnitřní testovací okruh je určen k výstupní diagnostice správné funkce všech elektrických komponent smontovaných cockpitů a je tvořen čtyřmi testovacími vozíky.

• Délka testovacího okruhu vč. servisní koleje: 18 m
• Maximální zatížení testovacího vozíku: 100 kg

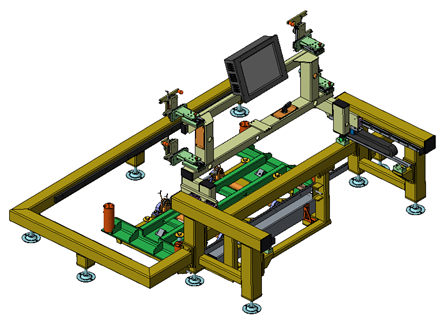

Kontrolní měřící zařízení pro montážní rámy

Součástí linky je i kontrolní měřící zařízení sloužící pro rozměrovou kontrolu jednotlivých montážních rámů.

Řídicí systém

Dodávka celé rozsáhlé linky je včetně námi navrženého SW řídicího systému, výroby rozvaděčových skříní a následně provedené montáže elektroinstalace a celkového zprovoznění.

Řízení odpovídá současným požadavkům. Řídící funkce zabezpečuje PLC firmy Siemens řady S7-1500.

Řídící průmyslová sběrnice montážní linky je propojena s řídící sběrnicí navazujících zařízení pomocí PN/PN kopleru.

Operátorské rozhraní pro rutinní operace jsou tlačítka a signálky. Pro ostatní operace je k dispozici grafický touchscreen který umožňuje sdílení množství diagnostických a stavových informací s obsluhou v místě zařízení a to i pomocí grafických objektů.

PLC montážního oválu je také připojeno do běžné LAN sítě zákazníka. Existují typové datové struktury, které jsou prostřednictvím tohoto připojení přístupné pro vzdálenou správu a vizualizaci na tzv. vyšší úrovni řízení.

Vzhledem k tomu, že na stavbu této linky byly pouze dva týdny, byla pro nás každá minuta drahá. A tak jsme se na ni náležitě připravili.

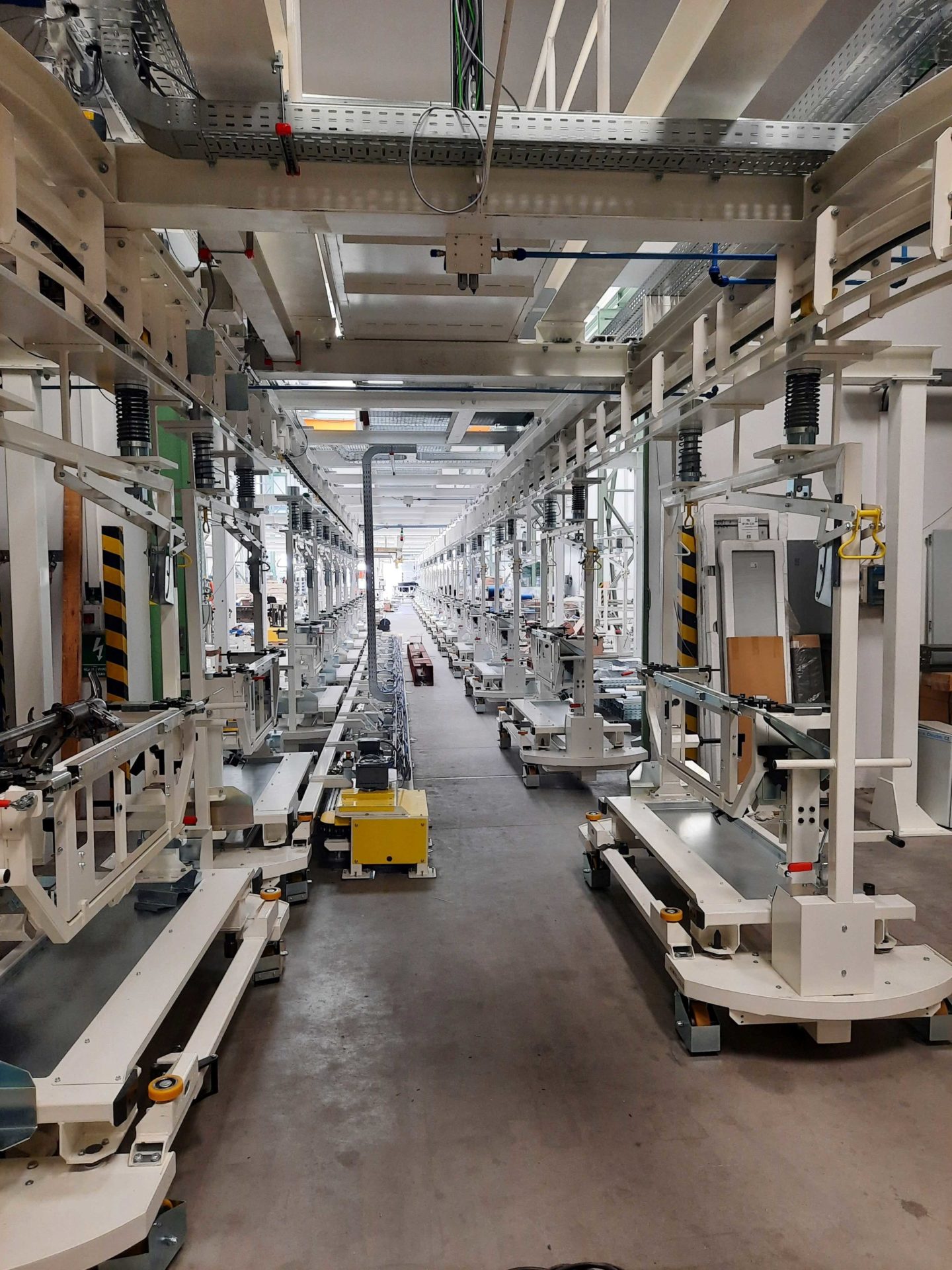

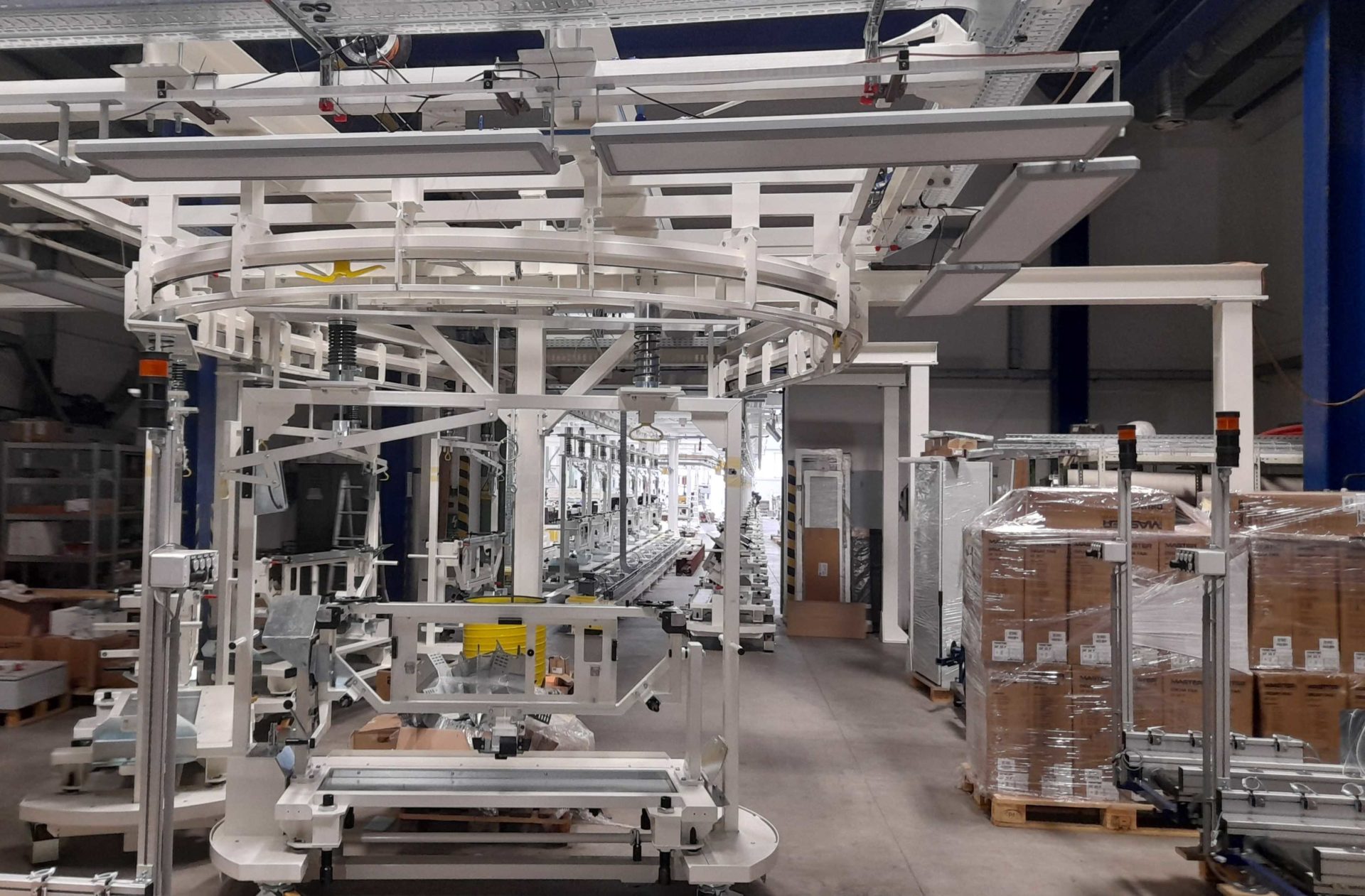

Celá linka byla nejdříve smontovaná a důkladně otestovaná v naší hale TMT.
